Gleichgewichtslage

Was man unter der Gleichgewichtslage versteht, erfährst du hier. Außerdem erklären wir dir die Unterschiede zwischen dem stabilen, dem indifferenten und dem labilen Gleichgewicht. In unserem Video erfährst du das Alles in kürzester Zeit. Schau doch mal rein.

Inhaltsübersicht

Gleichgewichtslage einfach erklärt

Du fragst dich, warum du überhaupt lernen musst, wann ein System stabil ist und wie es sich mit der Gleichgewichtslage verhält? Im Endeffekt willst du damit nur herausfinden, ob das System, das du gerade betrachtest, belastbar genug ist für das, was du damit vorhast. Außerdem will man oftmals wissen, ob es sich um ein stabiles, ein indifferentes oder ein labiles Gleichgewicht handelt. Außerdem kannst du so herausfinden, welche Kraft oder welches Moment du maximal aufbringen kannst, bevor das System instabil wird, also quasi „kaputt“ geht.

Insgesamt unterscheiden wir in drei verschiedene Arten der Gleichgewichtslagen:

Stabiles Gleichgewicht

Nach einer Störung würde das System, welches sich in diesem Gleichgewicht befindet, wieder in seine Ursprungslage zurückkehren.

Neutrales Gleichgewicht

Bei einer Störung des neutralen oder auch indifferenten Gleichgewichtssystem, entsteht ein neuer Gleichgewichtszustand, in dem das System zur Ruhe kommt.

Labiles Gleichgewicht

Hier geht das System bei der kleinsten Störung in einen neuen Zustand über.

Gleichgewichtslage – Beispiel Ball

Für eine anschaulichere Vorstellung der verschiedenen Gleichgewichtslagen, denken wir uns einen Ball auf unterschiedlichen Untergründen.

Der Ball liegt in einer Kuhle
Der Ball liegt auf einer geraden Fläche
Der Ball liegt auf der Spitze eines Hügels

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht, Zustandsänderung — Gleichgewichtslagen

Nun verändern wir die Gleichgewichtslage des Balles leicht. Du kannst dir sicher vorstellen, was dann passiert: Der Ball in der Kuhle rollt zurück, der Ball auf der Spitze des Hügels rollt den Berg hinunter und der Ball auf der geraden Fläche bleibt da liegen, wo er hinbewegt wurde. Daraus ergibt sich, dass im ersten Fall ein stabiles Gleichgewicht vorherrscht, im zweiten Fall ein indifferentes Gleichgewicht und im dritten Fall ein labiles Gleichgewicht. Stabil ist ein System also dann, wenn die Gleichgewichtslage wiederhergestellt werden kann.

Gleichgewichtslage und Potential

Doch wie sieht die Gleichgewichtslage bei komplexeren Systemen aus? Dazu betrachten wir einfach wieder die Potentiale. Zur Erinnerung: Das Potential ist definiert als die negative Arbeit einer konservativen Kraft. Wir betrachten im Genaueren eine Potentialdifferenz $\Delta U$ , was einfach nur bedeutet, dass wir uns das Potential an zwei verschiedenen Punkten anschauen.

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht, Potential — Gleichgewichtslage und Potential

Betrachten wir nun wieder den Ball: Im ersten Fall steigt das Potential und die Differenz ist positiv, im zweiten Fall ändert sich nichts, also existiert ein indifferentes Gleichgewicht und im dritten Fall fällt das Potential und wir haben eine Differenz kleiner null. Daraus kann man allgemein herleiten, dass Folgendes gelten muss:

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht, Potential — Potential bei Gleichgewichtslagen

Gleichgewichtslage, Potential und Definition Arbeit

Nun ist es schwierig etwas über das Potential direkt zu sagen. Deshalb verwenden wir einfach die Definition über die Arbeit. Diese ist der Weg, der infolge einer Kraft zurückgelegt wird. Dabei ist die Arbeit in Kraftrichtung positiv definiert. Zur Erinnerung: Die Gewichtskraft ist positiv nach unten, und somit ist die Arbeit positiv bei einer Bewegung nach unten. Da wir nun keinen definierten Weg gehen, haben wir eine Funktion, bei der eine Abhängigkeit vom Weg besteht. Das werden wir später noch brauchen.

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage, Potential und Definition Arbeit

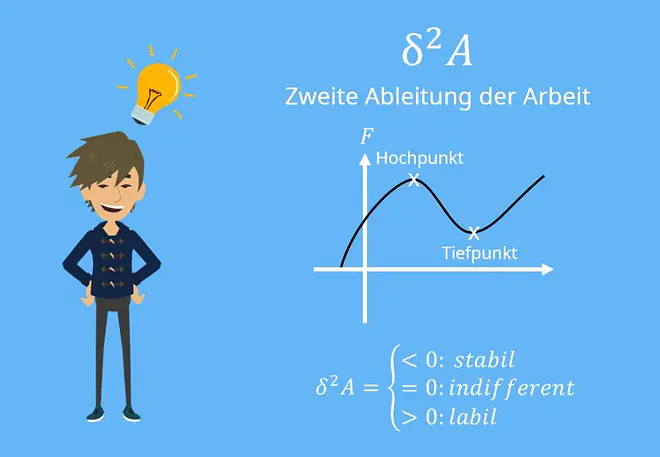

Mit Hilfe eines mathematischen Tricks, der sogenannten Taylorentwicklung, auf die wir hier genauer eingehen, ergibt sich, dass $\delta^2A$ relevant für die Stabilität ist. Doch was hat das jetzt schon wieder mit der Gleichgewichtslage zu tun und wie finden wir heraus, ob es sich um ein stabiles Gleichgewicht, ein indifferentes Gleichgewicht oder ein labiles Gleichgewicht handelt? Im Endeffekt beschreibt $\delta^2A$ nur die zweite Ableitung der Arbeit. Die zweite Ableitung könnte dir wieder aus der Schule bekannt vorkommen und zwar aus der Berechnung der Hoch- und Tiefpunkte. Mit Hilfe der Überlegung vorher ergibt sich für die Betrachtung folgender Zusammenhang:

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht, Potential — Taylorentwicklung und zweite Ableitung

Beispiel Federstab

Das schaut jetzt natürlich sehr abstrakt aus, doch eigentlich ist es gar nicht so schwer, die Gleichgewichtslage zu bestimmen. Betrachten wir nun einen Stab, der am Boden nur mit einem Momentengelenk befestigt ist und von links mit einer Feder gehalten wird. Wir wollen jetzt herausfinden, mit welcher Kraft wir den Stab belasten können.

Bei der Betrachtung der Stabilität bietet sich das Prinzip der virtuellen Verrückung an, da bei beiden Verfahren die Arbeit zentral ist. Als erstes überlegen wir uns wieder, wodurch Arbeit verursacht werden kann: Durch die Kraft und die Federkraft. Die Federkraft ist definiert als:

F_F=c_Fx

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Federkraft – Formel

Hier bildet c_F die Federkonstante. Wie du weißt, wirkt sie immer entgegen der Bewegungsrichtung und ist somit keine konservative Kraft.

Wir kennen zudem die allgemeine Definition der Arbeit:

$A=\int{\vec{F}\ast d}\vec{x}+\int{\vec{M}\ast}d\vec{\varphi}$

Unsere äußere Last ist konservativ, weshalb wir hierfür das Integral sehr einfach lösen können. Wir suchen nur den Weg, den die Kraft nach unten zurücklegt, wenn sich der Stab um den Winkel $\varphi$ dreht:

$x_P=l\left(1-\cos{\left(\varphi\right)}\right)$

Da die Federkraft nicht konservativ ist, müssen wir hier das Integral lösen. Dazu betrachten wir wieder den Weg bei einer Auslenkung um $\varphi$ :

$x_F=a\tan{\left(\varphi\right)}$

Wir haben jetzt eine Abhängigkeit von $\varphi$ und können das Integral nach $\varphi$ integrieren und erhalten:

$A_F=-\int_{0}^{x}{F_Fdx}=-\frac{1}{2}c_F\left(a\tan{\left(\varphi\right)}\right)^2$

Das negative Vorzeichen kommt daher, dass der Weg, den wir gehen, immer entgegengesetzt der Kraftrichtung ist.
Daraus ergibt sich dann für die Arbeit, die verrichtet wird, infolge einer Drehung um $\varphi$ :

$A={\left(Pl\left(1-\cos{\left(\varphi\right)}\right)-\right)}\frac{1}{2}c_F\left(a\tan{\left(\varphi\right)}\right)^2$

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage – Konservative Kraft und Drehung

Mit Hilfe des Prinzips der virtuellen Verrückung und eines mathematschen Tricks erhalten wir folgende Formel:

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage – mathematischer Trick

Der mathematische Trick besteht darin, dass wir die Arbeit nach $\varphi$ ableiten und wieder mit $\ \delta\varphi$ multiplizieren, um $\delta A$ zu bekommen. Und aus dem Prinzip der virtuellen Verrückung wissen wir, dass für statisch bestimmte System $\delta A$ gleich null sein muss.

Damit kennen wir nun auch die Gleichgewichtslagen unseres Systems:

$\sin{\left(\varphi\right)}=0$

$\cos{\left(\varphi\right)}=\sqrt[3]{\frac{c_Fa^2}{Pl}}$

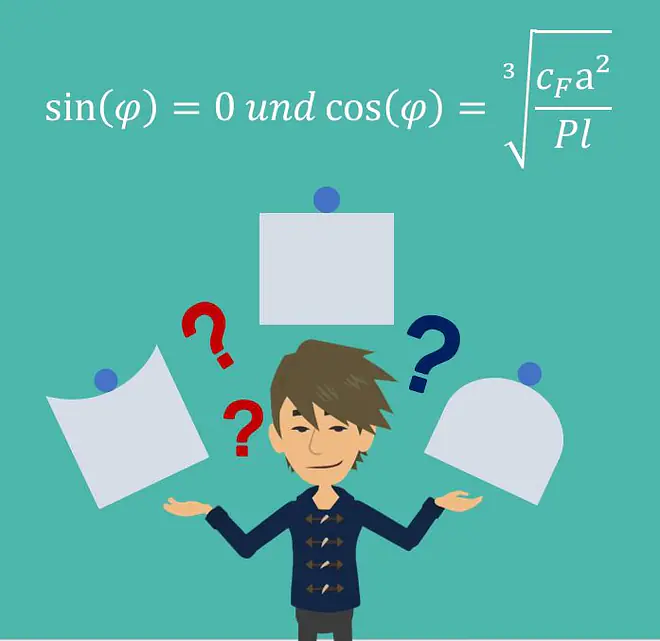

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslagen des Systems

Jetzt wollen wir wissen, welche Art von Gleichgewichtslage diese Lagen sind. Dafür machen wir das Gleiche wie bei der Arbeit und differenzieren wieder nach $\varphi$ . Dieses Mal brauchen wir allerdings nicht mit $\delta\varphi$ multiplizieren. Wir haben hier also die zweite Ableitung der vorher bestimmten Funktion:

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage – zweite Ableitung

Jetzt müssen wir nur noch die, aus dem Prinzip der virtuellen Verrückung gewonnene jeweilige Gleichgewichtslage einsetzen. Dazu werden die beiden Lagen nach $\varphi$ umgeformt, da dies unsere einzige Variable ist.
Aus Sinus von $\varphi$ gleich null erhalten wir unsere kritische Kraft, bei der unser System anfängt sich zu bewegen. Aus der zweiten Gleichgewichtslage können wir eine Aussage über die Stabilität in anderen Lagen treffen. Es ergibt sich durch das Einsetzen folgender Zusammenhang:

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Zweite Gleichgewichtslage

Das heißt, wir kennen jetzt die Kraft, die bei $\varphi$ gleich null aufgegeben werden darf, damit keine Auslenkungen zu sehen sind und wissen, dass für alle anderen Auslenkungen unser System stabil ist. Das können wir wieder aus unserer vorherigen Überlegung schließen, bei der wir festgestellt haben, dass die zweite Ableitung der Arbeit kleiner null sein muss, damit unser System stabil ist und wir ein stabiles Gleichgewicht haben. Du siehst, dass der Term für $\varphi$ gleich null auch null ist. Für den Fall aber, haben wir ja eine kritische Kraft gefunden, bis zu der keine Bewegung stattfinden wird.

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Stabiles Gleichgewicht

Nun haben wir die verschiedenen möglichen Gleichgewichtslagen und das dazugehörige Potential kennengelernt. Im Folgenden soll dies noch einmal vertieft behandelt werden. Dabei kannst du dir auch das hier verlinkte Video dazu anschauen.

Gleichgewichtslage – Vertiefung

Als erstes fassen wir noch einmal die Grundlagen zusammen:
Um herauszufinden, ob und wo ein System ein stabiles Gleichgewicht, ein indifferentes Gleichgewicht oder ein labiles Gleichgewicht hat, betrachten wir in der Regel das Potential beziehungsweise die Arbeit, aus der sich das Potential ergibt. Dazu überlegen wir uns vorher, welche Bewegung das System vollführen kann und stellen eine Gleichung für die Arbeit in Abhängigkeit einer Laufvariablen auf, die die Bewegung beschreibt.

Als nächstes ermitteln wir die Gleichgewichtslage des Systems, indem wir die Gleichung für die Arbeit ableiten, gleich null setzen und dann lösen. Vergleichbar ist das mit der Ermittlung der Extrempunkte einer Funktion. Als letztes überprüfen wir, ob die jeweilige Gleichgewichtslage stabil ist. Dazu leiten wir die Gleichung der Arbeit ein weiteres Mal ab und setzen unsere gefundenen Ergebnisse in die zweite Ableitung ein. Um nun eine Aussage über die Stabilität machen zu können, betrachten wir das Vorzeichen. Es gilt:

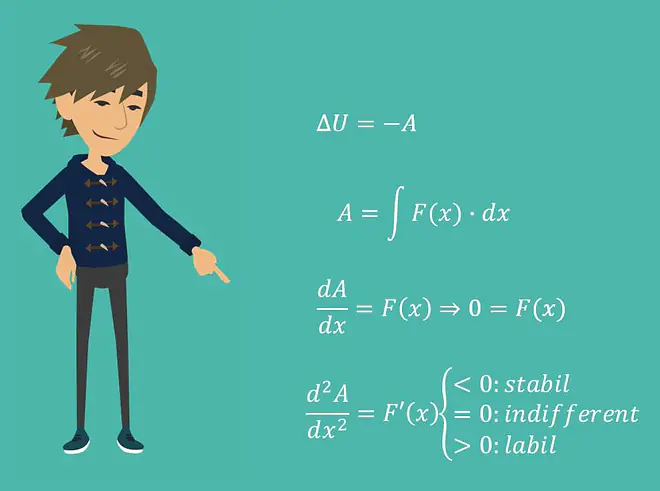

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Ableitung der Arbeit

Wenn die zweite Ableitung kleiner null ist, handelt es sich um ein stabiles Gleichgewicht. Ist sie gleich null, können wir von einem indifferenten Gleichgewicht ausgehen und ist sie größer null, dann ist das Gleichgewicht labil. Wichtig ist, dass nur stellvertretend für die Laufvariable steht und nicht generell verwendet werden kann. Das klingt zwar komplex, aber du wirst gleich sehen, dass es gar nicht so schwer ist.

Beispiel Pendel

Nachdem wir die Theorie in Bezug auf das stabile Gleichgewicht, das indifferente Gleichgewicht und das labile Gleichgewicht wieder parat haben, betrachten wir nun ein weiteres Beispiel zur Gleichgewichtslage: Ein einfaches Pendel mit der Länge l = 2m , an dem am Ende eine Masse mit m = 5kg hängt. Wir gehen davon aus, dass das Pendel eine starre Stange ist und sich das System logischerweise im Erdschwerefeld befindet. Das heißt, wir haben eine Erdbeschleunigung von $g = 9,81 \frac{m}{s^2}$ . Zu Beginn ist das Pendel in der Waagerechten festgehalten.

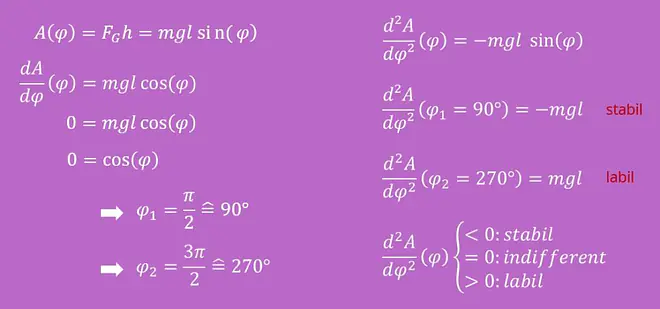

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage – Beispiel Pendel

Wenn wir das Pendel nun loslassen, dreht es sich um die Befestigung. Dementsprechend nehmen wir als Laufvariable den Winkel $\varphi$ , um den sich das Pendel gegenüber der Ausgangslage bewegt.

Als erstes stellen wir die Gleichung für die Arbeit auf: Da in unserem Fall nur die Gewichtskraft der Masse angreift, ist diese relativ schnell aufgestellt. Die Gewichtskraft zeigt immer nach unten. Deshalb müssen wir nur den Weg nach unten betrachten. Dieser ist natürlich wiederrum abhängig von $\varphi$ und ergibt sich zu:

$h=l\sin\funcapply(\varphi)$

Daraus resultiert dann für die Arbeit:

$A\left(\varphi\right)=F_{G}{h}=mgl\sin\funcapply(\varphi)$

F_G ist dabei die Gewichtskraft gleich $m\cdot g$ .

Nachdem wir eine Gleichung für die Arbeit haben, bilden wir die erste Ableitung nach unserer Laufvariablen $\varphi$ und erhalten:

$\frac{dA}{d\varphi}\left(\varphi\right)=mgl\cos\funcapply(\varphi)$

Die erste Ableitung setzen wir jetzt gleich null und suchen Lösungen für $\varphi$ :

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Erste Ableitung

Das heißt, unsere jeweilige Gleichgewichtslage ist bei $\varphi_1$ gleich $90^\circ$ senkrecht UNTER der Aufhängung und bei $\varphi_2$ gleich $270^\circ$ senkrecht ÜBER der Aufhängung.

Zum Schluss treffen wir noch eine Aussage über die Stabilität. Dazu bilden wir die zweite Ableitung:

$\frac{d^2A}{d\varphi^2}\left(\varphi\right)=-mgl\ast\sin{\varphi}$

Jetzt müssen wir nur noch jeweils die gefundene Gleichgewichtslage einsetzen. Wie du bereits weißt, gilt:

sin(90)=1 und sin(270)=-1

Damit ergibt sich für die Gleichgewichtslage:

$\frac{d^2A}{d\varphi^2}φ1=90°=-mgl$

$\frac{d^2A}{d\varphi^2}φ2=270°=mgl$

Gleichgewichtslage, Stabiles Gleichgewicht, Indifferentes Gleichgewicht, Labiles Gleichgewicht — Gleichgewichtslage – Ergebnis

Erinnern wir uns jetzt zurück an die Bedingungen über die Stabilität, erkennen wir, dass $\varphi_1$ gleich 90° ein stabiles Gleichgewicht ist, da das Vorzeichen in jedem Fall negativ ist und $\varphi_2$ gleich 270° ein instabiles Gleichgewicht ist, da das Vorzeichen auch hier nicht wechseln kann. Du erkennst, dass wir keine Abhängigkeit vom System, sondern feste Winkel und damit Positionen haben. Das deckt sich auch mit unserer physikalischen Intuition.
